نبذة عن المنتج

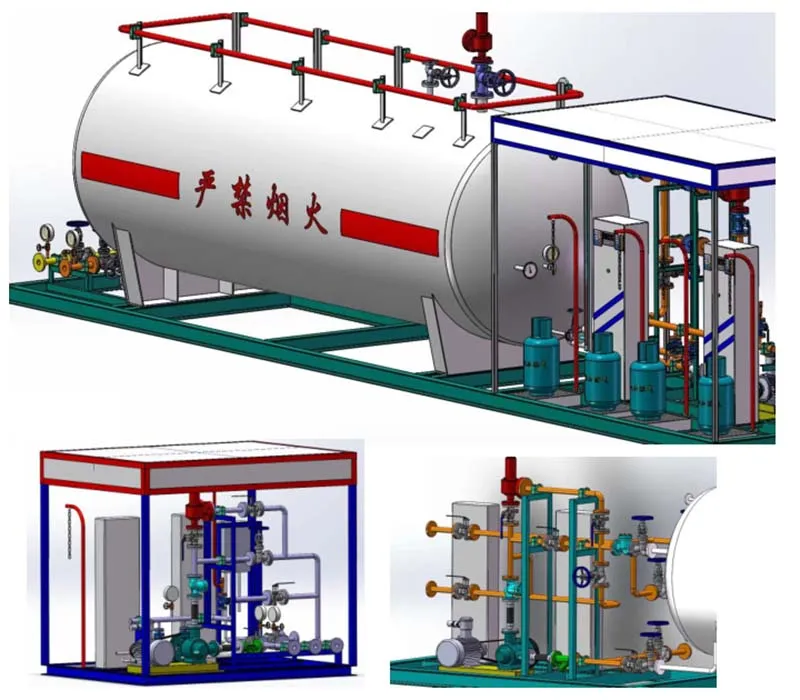

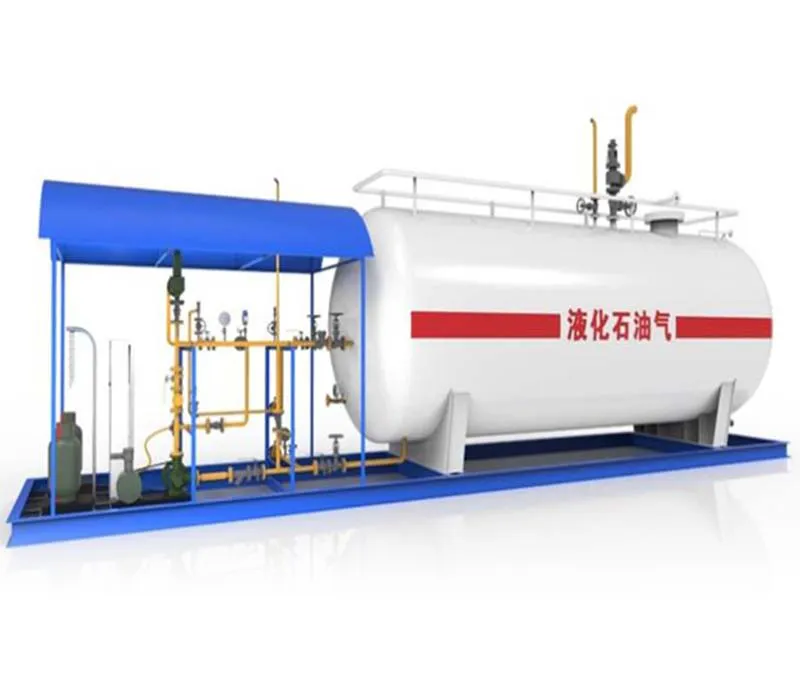

تتضمن وحدة القاعدة لدينا مجموعة كاملة من المكونات الأساسية: خزان غاز البترول المسال (LPG)، ذراع التفريغ، مضخة الهيدروكربون، ميزان تعبئة إلكتروني، صمامات الأنابيب، كاشفات تسرب الغاز، نظام تحكم آلي، ولوحة تحكم كهربائية. يركب النظام بأكمله على قاعدة واحدة لسهولة النقل والتركيب.
يقدم هذا الحل العديد من المزايا الرئيسية:
- لا يتطلب التثبيت في الموقع
- حجم مدمج ووظائف كاملة
- استثمار منخفض وتشغيل بسيط
يتم تطبيقه على نطاق واسع في تزويد المركبات بالوقود باستخدام غاز البترول المسال (LPG)، وإعادة تعبئة الغاز المعبأ، ومواقع التوزيع على نطاق صغير، مما يوفر خيار آمن وموثوق به وفعال من حيث التكلفة للتعامل مع غاز البترول المسال.
الخصائص
- وظيفة التفريغ: عند وصول ناقلة غاز البترول المسال (LPG) إلى الموقع، يتصل ذراع التفريغ بالنظام. بمساعدة مضخة الهيدروكربون، ينقل غاز البترول المسال عبر أنابيب السوائل والبخار إلى خزان التخزين لاحتواء آمن.
- وظيفة التعبئة: يتدفق غاز البترول المسال من خزان التخزين عبر خط أنابيب الطور السائل، مدفوعً بالمضخة، إلى ميزان التعبئة الإلكتروني، حيث تملأ الأسطوانات. يعاد غاز البترول المسال الفائض إلى خزان التخزين عبر خط إعادة تدوير، مشكل نظام حلقة مغلقة.
- تصميم آمن: جميع خزانات التخزين وخطوط الأنابيب مجهزة بصمامات تحرير يدوية وصمامات أمان. كما تتضمن الموديلات عالية المستوى صمامات إغلاق طارئة وأجهزة كشف تسرب غاز، تدعم وضعي التفريغ الآمن اليدوي والآلي.
- المتطلبات الكهربائية: تتطلب مضخة الهيدروكربون ومقياس التعبئة الإلكتروني مدخلات طاقة تبلغ 380 فولت و220 فولت، مما يضمن التشغيل المستقر للنظام.
أبعاد القاعدة
| الموديل |
الطول |
العرض |
الارتفاع |
الوزن |
| LPG-Q05 |
5500mm |
1200mm |
2000mm |
～2500kg |
| LPG-Q10 |
6500mm |
1600mm |
2300mm |
～3500kg |
| LPG-Q15 |
9000mm |
1800mm |
2500mm |
～4700kg |
| LPG-Q20 |
10000mm |
2000mm |
2700mm |
～5900kg |
| LPG-Q30 |
11500mm |
2200mm |
2900mm |
～7500kg |
| LPG-Q50 |
13000mm |
2600mm |
3200mm |
～11500kg |

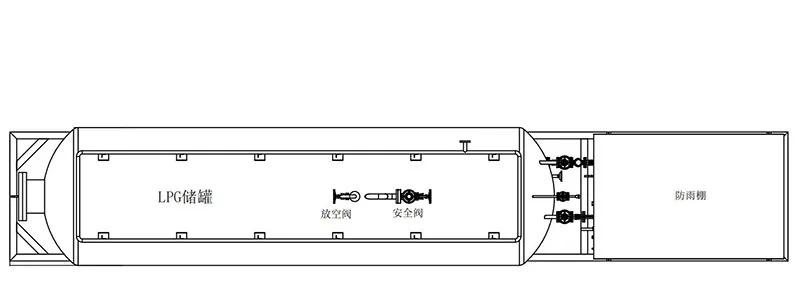

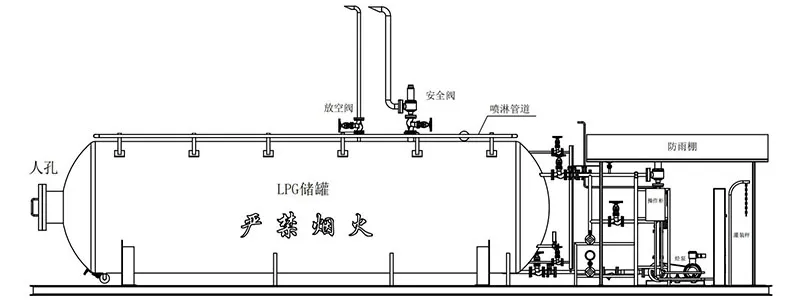

الرسومات الفنية لمحطة تعبئة غاز البترول المسال المثبتة على القاعدة كمرجع
بالنسبة لمتطلبات التخصيص المحددة، يرجى الاتصال بنا لمناقشة طلبك بالتفصيل.
